deel 81 t/m 90

Berkenhouten latten en vier boegbeeldjes.

Boegbeelden: Neem de boegbeeldjes en vijl eventuele onregelmatigheden af, volg de instructies voor elk beeldje. Monteer de vier beeldjes en grond ze met een metaal grondverf na droging met een goudverf (foto 2).

Sierlijsten: Neem de latten die bij deze aflevering hebt ontvangen en schuur ze licht af. Verf de latten aan drie van de vier kanten goudkleurig zo kan de onbeschilderde kant goed gelijmd worden aan de romp. Neem een stuk plakband van 14 mm breed en 230 mm lang. Plak het op de bakboordzijde van het achterschip, snijd één van de latten op de juiste lengte. Lijm hem boven de rand van het plakband tegen de romp. De lijst moet evenwijdig aan de onderzijde van de verschansing van het halfdek lopen. Verwijder vervolgens het plakband. Herhaal de stappen aan bakboordzijde van het voorschip en bevestig een stip De lijst moet evenwijdig aan de onderzijde van de verschansing van het voorkasteel lopen. Lijm nog een lat tegen het achterschip, 13 mm boven de vorige. De lijst moed evenwijdig aan de verschansing van de kampanje en lijst T14 van de hekgalerijen lopen. Breng nog een lijst aan, 15 mm boven de vorige. Deze lijst moet evenwijdig aan de reling van de bovenkampanje lopen en de dakjes van de hekgalerijen raken. Lijm een lat op het voorschip (bij mijn schip hoefde ik geen drie stukken te snijden) maar paste een lat precies onder de twee ronde kanonsgatten, de lat moed gelijk lopen met het hekwerk. Schilder de buitenkanten van de randen van de verschansing en de handlijsten goudkleurig. Herhaal de vorige stappen aan stuurboordzijde van het model, schilder hier ook de handlijsten en randen van de verschansing goudkleurig (foto 4). Maak twee goudkleurige stroken van 6 mm lang. Bevestig één van de strookjes tegen de uitstekende hoek van het voorkasteel aan bakboord. Bevestig het andere strookje aan stuurboord. Snij twee stukken lat van 23 mm af, buig ze in de juiste vorm en schilder ze goudkleurig (foto 1). Lijm de delen over de rondingen voor op het voorkasteel, in het verlengde van de latten. Voltooi de lijst van het voorkasteel met een goudkleurige lat tussen de bochten (foto 3). Bewaar de gegoten beeldjes en de overgebleven latten voor volgende bouw sessies. Zo dat was het weer voor deze fase.

Drie hek beeldjes, klampen, korvijnagels en ringen.

Sierlijsten: Neem de 1.5 x 1.5 x 300 mm latten die in de vorige bouwsessie goudkleurig zijn geschilderd. Deze latten worden gebruikt voor de verticale sierlijsten op de romp. Begin aan bakboord volg goed de instructies in het blad, zodat alle verticale sierlijsten en ook op het galjoen geplaatst zijn. Doe dat ook aan stuurboordzijde, als het goed is gegaan ziet de romp er uit als (foto 1 en 2).

Klampen: Neem de gegoten klampen, verwijder eventuele onregelmatigheden en voorzie ze van een grondverf en schilder ze dan in een houtkleur. Verwijder eventuele verf resten van de onderkant, breng een klein beetje metaallijm  aan de onderkant en lijm de zes klampen op het  kampanje dek zoals is aangegeven. Doe dat ook met de tien klampen op het halfdek (foto 3).

Hek beeldjes: Verwijder eventuele onregelmatigheden van de vijf onderdelen, lijm PA45a  en PA45b aan elkaar. Doe dat ook met PL46b en PA46a, voorzie de drie beeldjes (PA44, PA45 en PA46) van een metaal grondverf en schilder ze dan in een goudkleur. Berg de overgebleven negen klampen, ringen en de korvijnnagels goed op voor latere bouwsessies. Zo dat was het weer voor deze fase.

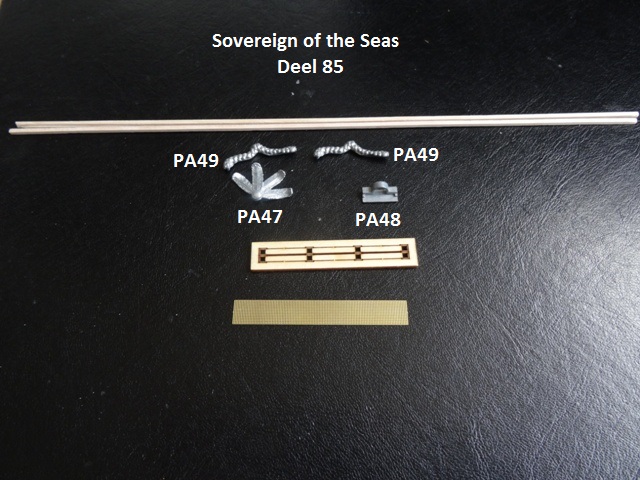

Spiegel decoraties, roosters van de kampanje en kampanje reling.

Hek decoratie: Neem het drie hek decoraties (PA47, PA48 en PA49) verwijder eventuele onregelmatigheden. Voorzie ze van een laag metaal grondverf en schilder ze na droging in een goudkleur. Neem decoratie (PA47) en lijm het onderdeel aan de onderkant van de hek lantaren. Zorg ervoor dat het perfect gecentreerd is. Neem het onderdeel (PA48) bevestig het onderdeel zoals is aangegeven gecentreerd tegen de spiegel. Neem nu de drie hek beeldjes (PA44, PA45 en PA46)  die in deel 84 hebt ontvangen, geassembleerd en geschilderd zijn. Lijm het beeldje (PA45) gecentreerd tegen de spiegel, boven op het onderdeel (PA48). Bevestig de twee beeldjes (PA44 en PA46) tegen de spiegel, (PA44) aan de linker en (PA46) aan de rechterkant van het beeldje (PA45). Bevestig de decoratie (PA49) links op de spiegel, op de plek zoals is aangegeven (het tweede stuk (PA49) is een reserve). Decoratie (PA50) wordt geleverd met deel 86, als het goed is gegaan ziet het er uit als (foto 1 en 2).

Rooster van kampanje: Knip één van de berkenhouten latten doormidden om twee stukken van 150 mm te verkregen. Neem de vorm hulpmiddel dat bij nummer 73 hebt ontvangen, bekijk de instructies om de twee latten van 150 mm het gewenste profiel te geven. Schilder de latten in een gewenste kleur, snij het profiel lat in vier delen twee van 57 mm lang en twee van 15 mm lang. Snijd de uiteinden van de delen af in een hoek van 45 graden, voeg de vier profieldelen samen zodat er een rechthoekige omlijsting ontstaat. Let op; het hogere deel van het profiel komt aan de binnenzijden van de omlijsting. Neem het tweede berkenhouten lat van 2 x 2 x 300 mm schilder het in de gewenste kleur, snijd er vijf stukken van 10 mm lang af. Bevestig de vijf delen binnen de omlijsting, op 7 mm van elkaar. Neem de koperen strip en snij het op maat zodat het goed op de achterkant van het rooster past. De rooster wordt aangebracht tegen het schot voor de boven kampanje, zorg ervoor dat het precies in het midden bevindt van de beide trappen (foto 3).

Reling boven kampanje: Neem de bouwplaat en snij de twee delen van de reling uit de bouwplaat, schilderde twee relingen en de lat (2 x 2 x 300 mm) in de gewenste kleur. Snij vier stukken af van de lat (2 x 2 x 300 mm) twee van 15 mm en twee van 13 mm lang. Doe wat lijm in alle vier de openingen van één van de twee relingen. Breng twee stukken lat van 15 mm in de uiteinden van de reling deel en die van 13 mm in de binnenste gaten. Breng nu de tweede relingdeel aan de vier staanders, de buitenste latten van 15 mm steken boven de reling uit. Lijm de reling goed gecentreerd langs de voorkant van de boven kampanje. Bij mijn model heb ik de uit stekkende delen verwijderd en dat vervangen met gouden knoppen. De gouden knoppen zijn ook op de uit stekkende delen van de andere relingen geplaatst. Zo dat was het weer voor deze fase.

Hekdecoratie en een kanon.

Hekdecoraties: Verwijder eventuele onregelmatigheden van de spiegeldecoraties, schilder de delen in een metaal grondverf en na droging met een goudverf. Gebruik een fijn penseel om de twee delen PA54 aan de binnenzijden zwart te schilderen. Lijm PA50 op de rechter helft van de spiegel (foto 1). Bevestig de decoraties PD2, PA53, PA54, PA55 en PA56 onder tegen de spiegel zoals is aangegeven (foto 2). Neem de delen PA52a en PA52b en lijm de delen samen om beeldje PA52 te verkrijgen zie instructie. Doe dat ook met de delen PA51a en PA51b om beeldje PA52 te verkrijgen, schilder de ronden delen van de beeldjes PA51 en PA52 zwart. Laat de reliëfletters ‘CR’ daarbij goudkleurig  (foto 4). Monteer de beeldjes PA51 en PA52 op de kroon van de achtersteven (boven op spiegel). Lijm PA51 aan de linkerkant  gelijk met de zijkant en PA52 op 3 mm van de rechterkant (foto 1).

Kanon: Monteer  het kanon (foto 5), volgens de instructies  in deel 56 (stappen 11-19). Zo dat was het weer voor deze fase.

Nog meer spiegel decoraties, een kanon en een berkenhouten lat 6 x 6 x 300 mm.

Knechten maken: Neem de 6 x 6 x 300 mm berkenhouten lat die bij deze aflevering hebt ontvangen. Zaag drie stukken van 17 mm af van de lat, dit worden de drie ’knechten’ bij de masten. Neem één stuk van 17 mm en voorzie de bovenkant van het blokje met afschuiningen. Teken op één zijden van het blok de lijnen zoals aangegeven is. Boor nu zes gaatjes in het blok met een boortje van 0,8 mm, het buitenste gaatjes moeten binnen de lijnen vallen en de middelste in het hard van de lijn. Snijd met de punt van een hobbymes drie ondiepe verticale sleuven tussen de gatenparen. Doe dat ook aan de andere zijde van het blok, de sleuven worden afgewerkt met een punt van een ronde vijl. Doe hetzelfde met de andere twee blokken van 17 mm, schilder de drie knechten in een gewenste kleur. Lijm één van de knechten midden op het voor kasteel, tegen het voorste rooster aan de sleuven wijzen naar voren en naar achteren. Lijm de tweede knecht midden op het dek, 10 mm achter het gat voor de grote mast. De sleuven wijzen naar voren en achteren. Bevestig tenslotte de derde knecht midden op de kampanje, 14 mm achter het gat voor de bezaansmast. De sleuven wijzen naar voren en achteren(foto 1 en 3).

Hek decoraties: Verwijder eventuele bramen van de gegoten decoraties, schilder ze dan in een metaal grondverf en na droging een goudkleur. Lijm PA57 en PA58 in de rechterbenedenhoek in hun ‘vakjes’ op de spiegel. De decoraties PA61, PA62 en PA63 komen langs de zijkanten van de spiegel. Onderdeel PA59 in het midden. Schilder de twee kleine vierkante delen links en rechts bovenaan de spiegel zwart. En lijm de decoratie PA60 tegen het vierkante deel aan de linkerkant dat eerder zwart is geschilderd (foto 2).

Kanon bouwen: Monteer het kanon zoals in deel 56 is aangegeven, schilder het in de gewenste kleur (foto 4). Zo dat was het weer voor deze fase.

Blokken voor het tuig:

Neem de 11 korvijnagels die bij deel 42 hebt ontvangen en de acht korvijnagels die bij deel 48 hebt ontvangen. Schilder ze in een metaal grondverf na droging in de gewenste kleur, bewaar ze veilig op voor later gebruik in deze fase.

Nagelbanken maken: Neem de lat 2 x 5 x 300 mm die in deel 42 hebt ontvangen snij drie stukken lat af, twee van 22 mm en één van 42 mm lang. Teken eerst de overlangs middellijn op de drie latjes. Neem de twee 22 mm latjes  en teken vijf punten af op de middellijn van beide latten. Boor in beide latten vijf gaatjes van 1 mm op de gemankeerde kruising punten. Neem een korvijnagel en controleer alle gaten, maak de gaten zo nodig iets groter met een iets dikkere boor. Rond bij beide latten de hoeken van één van de lange kanten af, beits de twee latten in de gewenste kleur. Lijm de twee nagelbank aan de binnenzijden van het galjoen, volgens de aanwijzingen en de afmetingen (foto 1). Neem de tien korvijnagels en lijm in elke bank vijf korvijnagels.

Derde rek maken: Neem de 42 mm lat met de middenlijn en teken haaks hierop aan beiden uiteinden een lijn van 2 mm en een lijn van 3 mm (zie de aanwijzingen). Snij tussen de markeringen twee inkepingen in de uiteinden, teken haaks op de middellijn zeven markeringen op de lat. Boor zeven gaatjes van 1 mm op de gemankeerde kruising punten. Neem een korvijnagel en controleer alle gaten, maak de gaten zo nodig iets groter met een iets dikkere boor. Neem een lat van 3 x 3 x 300 mm die bij deel 67 hebt ontvangen, snij er twee stukken van 14 mm af. Beits de drie delen in een gewenste kleur lijm dan na droging de twee latten van 3 mm dik in de inkepingen van de lat van 42 mm. Lijm de zeven korvijnagels in de gatten, de derde nagelbank is nu compleet. De nagelbank komt midden op het dek van het model (foto 2), voor het gat van de grote mast en 11 mm achter het rooster (zie handleiding). Zo dat was het weer voor deze fase.

Twee kanonnen.

In deze aflevering maken we weer twee kanonnen. Zoals gewoonlijk bruineer ik alle onderdelen foto 2,  zo krijgen de kanonlopen een mooie oude kleur. Maak de vier blokken met dubbele ogen en oogbouten, doe dat ook met de vier blokken met één oog foto 3/4. Zo dat was het weer voor deze fase.

Katoenen garen en blokken.

Neem de negen klampen die zijn overgebleven na de bouw sessie van nummer 84. Neem één klamp en lijm het op het achterdek rechts van de beting, volg de aanwijzing in het blad. Lijm dan twee klampen op de weerszijden van de leuningen, de klampen moeten 4 mm achter de hoeken van de relingen worden aangebracht. Dat klopt niet!! Dat moet 11 mm of 12 mm zijn zie foto een.  Neem twee klampen en lijm ze op het midden dek, aan weerszijden van het achterste rooster volg de aanwijzing zie foto twee. Lijm de overgebleven vier klampen op het voor kasteel, tussen het rooster en het gat voor de mast volg ook hier de aanwijzingen foto drie.

Zijlantarens: Neem de zijlantarens L1 en L2 die bij nummer 62 zijn geleverd en goud geschilderd zijn. Zorg ervoor dat de lantarens aan de goede kant komen van het schip, L1 stuurboord en L2 aan bakboord. Volg de aanwijzing in het blad, zelf heb ik de lantarens aan de binnenkant van een folie voorzien dat op glas lijkt. Dat geeft een mooie uitstraling. Montage van de oogbouten: Neem de 20 oogbouten uit deel 63. Behandel de 20 oogbouten met een bruineermiddel om een donkergrijze metaal kleur te verkrijgen, of schilder ze zwart. Boor met een klein boortje van 0,5 mm gaten in het dek, zoals is aangegeven lijm daar de oogbouten in. De eerst tien komen op het achterdek volg de instructies in het blad, lijm nog twee oogbouten op het kampanje aan weerszijden van het mastgat. Lijm de acht overgebleven oogbouten op het midden dek zoals is aangegeven. Alle oogbouten moeten symmetrisch gerangschikt zijn ten opzichten van de middellijn van het dek staan. Foto 1, 2, 3 en 4. Berg de blokken en de katoenen garen goed op voor latere montage. Zo dat was het weer voor deze fase.
