deel 41 t/m 50

Nu is het de bedoeling om de hekgalerij af te maken met de hek galerijdelen A en B foto 1. Neem de wand van de hekgalerij en lak de twee lange delen in de kleur van de sapeli latten. Neem twee van de vier stukken kopergaas, knip de delen opmaat en lijm ze aan de binnenkant van de galerijwand foto 2 en zo moet het er uitzien als op foto 3. Lijm nu de galerijwand nauwkeurig op de galerijdelen vast foto 3 a Schuur de kanten en zij vlakken glad, herhaal alles aan de andere zijden van het schip. Nu het samenstel makken foto 5 en aan de onderkant van de galerij lijmen foto 6 dan de drie kleine schotjes op de onderzijden van de galerij lijmen foto 4 herhaal dat ook aan de andere zijden van het schip. Zo dat was het weer voor deze fase.

Onderdelen van de snebbe, lindehouten latten, korvijnagels, twee figuurtjes.



In deze fase nemen we Bamboe latten voor de onderkant galerij in dit geval heb ik afval bamboe latten gebruikt. Schuur de bamboelatten glad en schilder alles zwart.

Nu verder met het boegdek gebruik een hobbymes en een schuurblok  om de vorm van de boeg aan te passen foto 1. Werk het gat in het boegdek bij met een ronde vijl en controleer of de berken stok goed past foto 3. Neem nu de lat voor op het boegdek vijl met een ronde vijl  een vlakke uitsparing aan de onderzijden van de lat voor de stok controleer met de stok of het goed past foto 2. lijm dan de tweedelat voor de bovenzijden. Neem dan wat afval bamboe latten en plak ze tegen de twee latten aan, zo moet het voorschip eruitzien als de latten correct zijn vastgelijmd foto 5. Snij met een hobbymes de bovenkant gelijk met de bovenlat en schuur de voorkant glad en schuur ook de bovenkant van de snebbe  die moet goed uitgelijnd zijn, controleer dat met een bamboe lat of het raamwerk voor de galjoenroosters foto 6. Schilder het voorschot en de snebbe zwart. Neem nu de delen voor het galjoenroosters en lijm ze dan aan elkaar  en lak het in de kleur van de sapeli latten foto 7.

 Dat was het weer voor deze keer.

Voorste deel van het derde dek, steundelen en berken latten.

Neem het raamwerk en beits het in sapeli kleur foto 1, neem dan de roosterdellen die in deel 40 geleverd zijn en maak de roosters volgens de beschrijving. Maak eerst vierkante roosters voor het gat waar het rooster in moet controleer dat met het raamwerk foto 2. Tip: De roosterdelen zijn goed te lijmen met een cocktailprikker. Als het rooster goed is teken dan alle kanten af begin met de rechte kanten maak dat eerst passend en als laatste de schuine kant dus snijden, schuren en passen. Tip: lijm de lindehouten latten van 1 x 3 x 300 mm op het raamwerk als de roosters klaar zijn. Omdat het later een probleem geeft met lijmen, ze moeten namelijk gebogen worden en nu kunnen er klemmen op om het vast te houden foto 3. Als de spanten van de snebbe goed vlak geschuurd zijn lijm dan de vloer op de snebbe foto 4.

Nu word de snebbe bekleed. Schuur eerst de drie voorste spanten van de snebbe af zodat de panelen goed langs de zijkant passen foto 1. Neem het onderste paneel en schuur aan de achterkant aan de kant waar het paneel tegen de latten van het schip komt in model van de ronding van het schip, doe dat ook aan de andere kant van het schip. Als alles goed is schilder dan de binnenkant zwart neem dan het boven paneel en kijk of de onderkant goed past op het onderste paneel schilder dan de binnen kant in de rode kleur van de kanon ramen en lijm het boven deel op het onder paneel. Als alles goed is gegaan dan ziet het er uit als foto 2. Zo dat was het weer voor deze fase.

 Midden- en achterste delen van het derde dek, roosters en lindehouten latten.

Voordat ik ben begonnen aan deel 44 heb ik lindehout fineer op het tweede dek gelijmd en in de blanke lak gezet “satijn” omdat er twee gatten in het derde dek zitten wat afgedekt wordt met twee roosters. De twee roosters wil ik zo maken dat je ze eraf kunt hallen dan kijk je in een zwart gat dat vind ik niet zo mooi. Het is mooier om naar een planken vloer te kijken en het is een goede oefening voor de beplanking van het derde dek foto 1. Neem nu de latten voor de dekbalken die we hebben gekregen in deel 43 en maak ze op maat voor het derde dek foto 2. Neem nu de berken latten die ook in deel 43 zitten maak ze op maat en plaatst ze tussen de spantenen van het voorschip tot de toegangsdeur, lijm ze op de langs balken, doe dat ook aan de andere zijden. Schilder dan de binnenkant van de nieuwe langs balken zwart.                        Tip: Het is handig om nu al te doen wat in deel 47 wordt besproken, namelijk dat de uitstekende spantdelen binnen langs de verschansingen van het derde dek wordt verwijderd. Nu is er veel ruimte om dat te doe, Heb ook mijn latten van de geschutspoorten verwijderd. Zo is het makkelijker om het lindehout fineer tegen de verschansingen te lijmen. Doe dat ook aan de andere zijdenNeem nu het derde dek delen 84 a en 84 b uit deel 43 doe dat ook met de middelste 85 a en 85 b en achterste 86 a en 86 b dekdellen. Als alle dekdelen op maat zijn en goed passen en uitgelijnd zijn, dan kan de  dekdelen gelijmd worden. Zorg ervoor dat de dekdelen perfect zijn uitgelijnd ten opzichte van elkaar foto 5. Als alles goed vast zit verwijder dan de delen van de dekbalken die zichtbaar zijn onder de twee luiken in het dek foto 6 Maak dan van wat afvalbalkjes  zeven pilaren en bevestig dezen tussen het tweede en derde dek foto 7 . Neem nu de lindehouten fineer latten en fineer het midden dek. In dit geval heb ik het helle dek gefineerd omdat er op het voorschip nog een luik komt maar ook op het achterschip foto 8. Zo dat was het weer voor deze fase .

Het dek van het voorkasteel, het halfdek, schoren en balken.

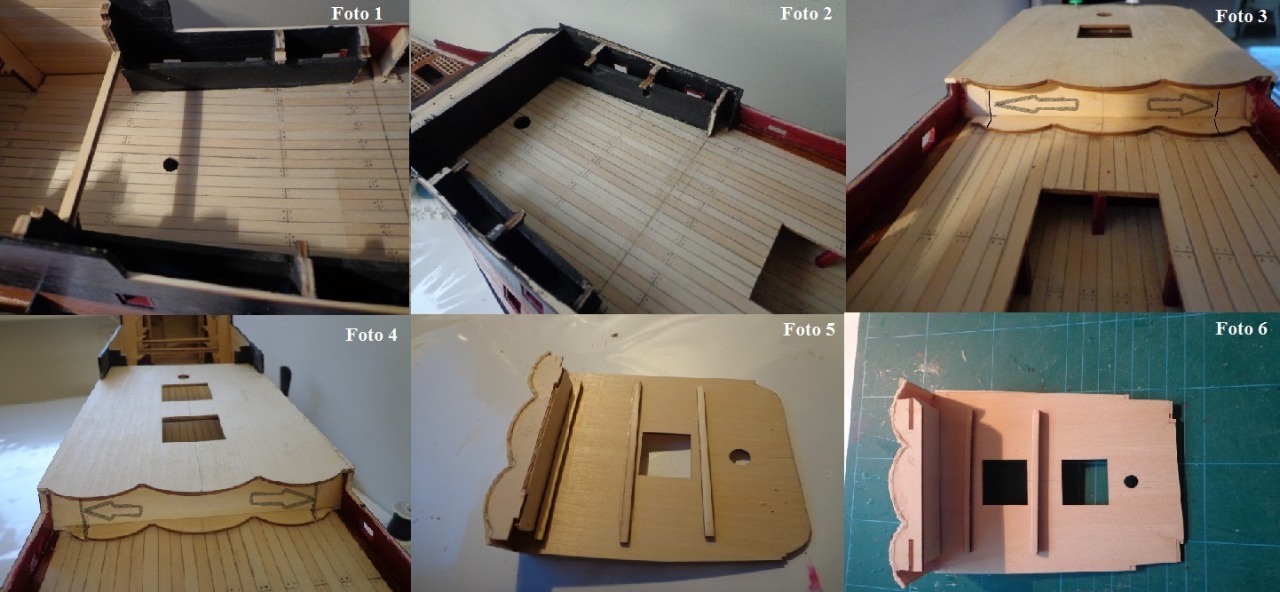

Het eerst wat we te doen hebben in dit deel zijn de lijnen en de kopse kanten maar ook de spijkers te tekenen op de latten die op het derde dek gelijmd zijn. Dan alles twee keer lakken met blanke lak satijn foto 1/2/3. Vervolgens gaan we het voorkasteel en halfdek uit lijnen en passend maken zodat ze goed passen. Als alles goed past teken we op de twee dekken een middenlijn en ook op verticale schotten 89 en 92 en de horizontale profielen 88 en 91 Neem  dan de berkenhouten latte die we bij nummer 43 hebben ontvangen maak ze op maat en lijm ze volgens de tekening tegen de schotten aan foto 1/2. Schilder dan de binnenkant van de langs versterkingen zwart LET OP; de nummers van de verticale en horizontale profieldelen zijn in de beschrijving verkeerd aan gegeven. Onderdelen 88 en 89 geven ze aan voor het voorkasteel maar moet voor het halfdek zijn. Onderdeel 92 en 91 geven ze aan voor het halfdek maar moet voor het voorkasteel zijn. Dus 88 en 89 is voor het halfdek en 92 en 91 voor het voorkasteel. Als alle schotten en dekken goed passen lijm ze dan vast. Tip: zelf heb ik het voorkasteel en halfdek zo gemaakt dat de dekken los kunnen om de bamboe latten goed te kunnen schuren. Te zien op foto 3/4 de schotten alleen aan de zijkanten gelijmd en de onderkant niet, na het drogen kan bij de pijlen het schot doorgezaagd worden. Dan de latten plaatsen en alleen lijm aanbrengen op de bovenkant van de latten en de bovenkant van het schot, dan het dek plaatsen. Als alles droog is kan het dek met laten en schot  losgehaald worden zie foto 5 en 6 Later als de bamboelatten er tegenaan zitten lijm ik het helle dek vast. Zo dat was het weer voor deze fase.

Bamboe latten,  lindehouten latten , kanonskogels en roosterlatten.

Zoals te zien is in aflevering 45 heb ik het voorkasteel en halfdek zo gemaakt dat je het er af kan hallen. Dat was gemakkelijk met schuren en schilderen, daarna de twee dekken weer op het schip vast gelijmd foto 1 en 2. Twee roosters gemaakt maar zo dat je ze gemakkelijk kan verwijderen om naar het tweede dek te kunnen kijken foto 3. Een totaalbeeld van deze fase foto 4. Zo dat was het weer voor deze fase.

Lindehouten latten, gegoten pilaren en emmers.

Dit deel heb ik in ze geheel meegenomen met de vorige delen.

Dit deel heb ik in ze geheel meegenomen met de vorige delen. Vond het gemakkelijk om dat te doen, heb er veel gemak van gehad. Namelijk het schuren van de bamboe latten heb ik gedaan in deel  46 foto 1 en 2. Het verwijderen van de uitstekende spantdelen en het bedekken van de verschansing met lindehout fineer is gedaan in deel  44 kon er makkelijker bij foto 3. De lindehoutenlat langs de verschansing heb ik gelijk gedaan met het fineren van het derde dek foto 4. Zo dat was het weer voor deze fasen.

Lindehouten latten, klokkenstoel, scheepsbel, korvijnagels, decoratie en emmers.

Zwart schilderen van het voorkasteel, halfdek is gedaan in deel 46 foto 1. De spanten zijn aan de binnenzijde van de verschansing langs de zijden van de geschutpoorten aangebracht foto 1, 2, 3. Kogelbakken tussen de geschutpoorten in het midden geplaatst 8 stuks 4 aan iedere kant. Kanonskogels die we bij nummer 46 ontvangen hebben uitgeteld en verdeeld over 8 kanonsbakken 12 stuks voor iedere kanonsbak. Tip: Voordat ik de kanonskogels in de kanonsbakken doe heb ik de roosters en mastgat afgeplakt,anders rolt er misschien een kogeltje in het tweede dek. Emmers gemaakt om de emmers te vullen met grafietpoeder leek me geen goed idee in de emmer zat nooit kruit allen water. Daarom heb ik nep water gemaakt door de emmers te vullen met blanke silicone kit foto 3. Alle 8 emmers voor de kanonsbakken geplaatst foto 4. Zo dat was het weer voor deze fase.

Vensters en een blok multiplex.

In dit deel gaan we de eerste venster voor de spiegel goud schilderen, en de eerste bouwsessie van de klokkenstoel. Werk met een platte vijl de randen van de vensterdelen bij en maak ze passend foto 1. Schilder dan de vier vensters wit dan met goudverf vervolgens de zes vlakken in de zwarte kleur van de spiegel foto 2. Neem onderdeel 46 en 77 van de klokkenstoel en lijm ze op elkaar schuur dan de randen rond. Schilder de bovenkant en zijkanten in de gewenste kleur, dus de kant met de gaten. Neem de lindehouten lat van 3 x 3 x 300 mm die bij aflevering 48 hebt ontvangen en snij er vier stukken van 25 mm af. Geef de vier stukken de juiste vorm om de staanders van de klokkenstoel te vormen zie tekening 13. Geef de staanders de kleur van het onderste deel foto 3. Zo dat was het weer voor deze fase.

Vensters, vier venstersjablonen, twee stukken kopergaas en een stuk koperdraad.

Bij deze levering eindelijk  het koperdraad voor de kanon assen die we te kort hebben gekregen in de vorige delen. Neem de venster dellen en vijl eventuele onregelmatigheden en bramen af, als alles past schilder dan de vensterdelen in goud kleur foto 1. Neem het kopergaas 25 x 20 mm en knip er twee dellen uit volgens de venstersjablonen en lijm dan de twee kopergaas stroken in de vensters met twee ramen. Ga verder met het kopergaas 35 x 30 knip de zes stukjes kopergaas volgens het sjablonen uit het kopergaas. Lijm dan de zes stukjes kopergaas vast aan de achterzijden van de vensterdelen met drie ramen. Schilder de spiegel in ze geheel zwart. Neem het stuk multiplex dat in nummer 49 is geleverd teken in de lengte een middenlijn op en bevestig het met plakband midden op de spiegel in één lijn met de onderrand foto 2. Lijm dan de venster dellen volgens de foto’s in het boekje foto 3. Zo dat was het weer voor deze fase.
